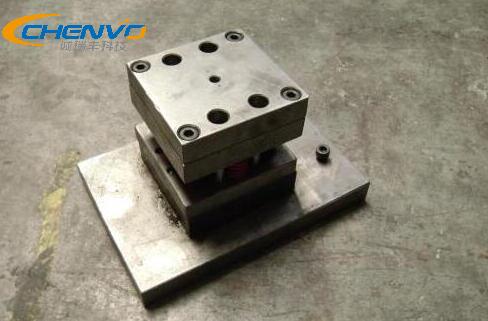

五金沖壓模具可的結構可細分為以下：

上蓋板

材料：45#(不需要熱處理)T=20.00 mm

代碼：PA

硬度要求：自硬度，無特殊要求

主要功能是平衡剝離彈簧的壓力，使協調更好;將上模固定在沖床上。

加工機種：銑床、磨床

上模座

材料：45（無需熱處理）

T=40.00 mm

代碼：UP

硬度要求：自硬度，無特殊要求

主要功能：外導套上模座、極限柱和放料彈簧的厚度與放料彈簧的長度直接相關。

加工機械類型：銑床、磨床、慢速走絲。

上墊板

材質：SLD T = 12.000mm

代碼：PB

硬度要求：HRC58~62(需要低溫處理)

主要功能：在沖壓過程中承受沖孔或板板，以避免模具座上的凹陷或變形。

加工機器類型：銑床，磨床，中型線材

夾板

材料：SLD T=18.000 mm

代碼：PP

硬度要求：HRC58~62(需要低溫處理)

主要功能：固定各沖頭和插入件，確保零件的位置和精度；(零件與夾板的匹配間隙為：單邊+0.01；通過定位銷與上模座一起定位)

加工機床：數控，銑床，磨床，慢線

脫墊板

材質：SLD

T=12.000mm

代碼：SB

硬度：HRC58~62

（需深冷處理）

功能：固定卸料插入件，承受在生產過程中因成型而產生的集中應力。

加工機器類型：銑床，磨床，中型線材

脫料板

材質：SLD

T≤20.000 mm+沖壓厚度

代碼：SP

硬度：HRC58~62(需要深冷處理)

1。放置放電插入件以確保定位精度

2。當沖頭剪切完成時，沖頭通過放電彈簧提供的力將沖頭與沖壓材料分開。

加工機床：數控，銑床，磨床，慢線

下模板

材質：SLD

T=25.000mm

代碼：DP

硬度：HRC58~62(需要深冷處理)

作用：1.放置凹模插入，以確保位置的準確性

.承受沖剪時的旁側力

下墊板

材料：SLD(需要淬火)

T=15.000mm

代碼：DB

硬度：HRC58~62

功能：承受插入件沖壓時產生的力，防止下模座凹陷或變形

下模座

材料：45#(不需要熱處理)

T=50.00mm

硬度要求：自硬度，無特殊要求

代碼：LP

功能：將外導柱、限位柱、彈簧和浮動材料銷組件放置在各板上進行板形加工，上下表面平行度嚴格，平行度小于0.003，平行度小于0.003。

以上就是五金沖壓模的結構了，在沖壓五金沖壓件的時候我們應該對 五金沖壓模具有一個深刻的了解。
